Realizacja na terenie osiedla apartamentowego przy ul. Idzikowskiego w Warszawie obejmowała profilowanie skarp, układanie geokraty oraz humusowanie powierzchni. Prace prowadzono na obszarze dawnych fortów carskich, gdzie ukształtowanie terenu oraz charakter inwestycji wymagały dokładnego przygotowania podłoża i zachowania projektowanych spadków.
Każdy z etapów pełnił inną funkcję. Skarpowanie nadawało terenowi właściwą geometrię, geokrata stabilizowała przygotowaną powierzchnię, a warstwa humusu umożliwiała późniejsze obsianie i biologiczne zagospodarowanie skarpy. Końcowy efekt zależał więc od właściwej kolejności robót oraz dokładności wykonania każdej warstwy.
Zakres prac przy skarpach osiedla
Roboty ziemne przy osiedlach mieszkaniowych muszą uwzględniać nie tylko wygląd terenu, lecz także jego stateczność, odpływ wody i późniejszy sposób użytkowania. Skarpa może znajdować się przy ciągu pieszym, drodze wewnętrznej, budynku, parkingu albo terenie zielonym, dlatego jej profil powinien odpowiadać dokumentacji całej inwestycji.
W ramach realizacji wykonaliśmy prace związane z formowaniem i zabezpieczeniem skarp. Zadanie obejmowało przygotowanie gruntu, nadanie powierzchni projektowanego nachylenia, montaż geokraty oraz rozłożenie warstwy ziemi urodzajnej.
Podstawowy zakres robót obejmował:
- oczyszczenie i przygotowanie powierzchni skarp;
- usunięcie nierówności oraz luźnych fragmentów gruntu;
- mechaniczne profilowanie nachylenia;
- kontrolę rzędnych i przebiegu górnej krawędzi;
- przygotowanie podłoża pod geokratę;
- rozłożenie i zamocowanie elementów stabilizujących;
- wypełnienie powierzchni odpowiednim materiałem;
- humusowanie i przygotowanie skarp do obsiewu.
Dlaczego dokładne skarpowanie jest tak ważne?
Skarpowanie polega na nadaniu powierzchni ziemnej określonego nachylenia i przebiegu. Nie jest to wyłącznie wyrównanie gruntu łyżką koparki. Operator musi kontrolować wysokość górnej i dolnej krawędzi, ciągłość spadku oraz połączenie skarpy z sąsiednim terenem.
Nierówna powierzchnia może powodować miejscowe gromadzenie się wody, wymywanie humusu i trudności podczas montażu geokraty. Wypukłości oraz zagłębienia przenoszą się na kolejne warstwy, dlatego poprawki powinny zostać wykonane przed rozłożeniem zabezpieczenia.
Istotna jest także stateczność gruntu. Luźny materiał, pozostawione bryły ziemi albo źle zagęszczone nasypy mogą przemieszczać się pod wpływem opadów. Właściwy sposób wykonania skarpy zależy od rodzaju podłoża, wysokości nasypu i rozwiązań przewidzianych w projekcie.
Przygotowanie terenu przed profilowaniem
Przed rozpoczęciem właściwego skarpowania należy ocenić istniejące ukształtowanie terenu i usunąć elementy utrudniające pracę. Mogą to być pozostałości materiałów budowlanych, duże kamienie, korzenie, luźne masy ziemne oraz fragmenty podłoża nienadające się do dalszego wykorzystania.
Trzeba również rozpoznać przebieg instalacji, drenaży, odwodnienia i innych elementów infrastruktury. Roboty przy osiedlu są często prowadzone w sąsiedztwie świeżo wykonanych sieci, dlatego operator powinien znać granice dostępnej strefy i dopuszczalną głębokość pracy.
Przy większych zmianach wysokościowych przygotowanie skarp może stanowić część profilowania i makroniwelacji terenu. W takim przypadku najpierw formuje się zasadniczą bryłę nasypu lub wykopu, a dopiero później wykonuje końcowe, dokładniejsze profilowanie powierzchni.

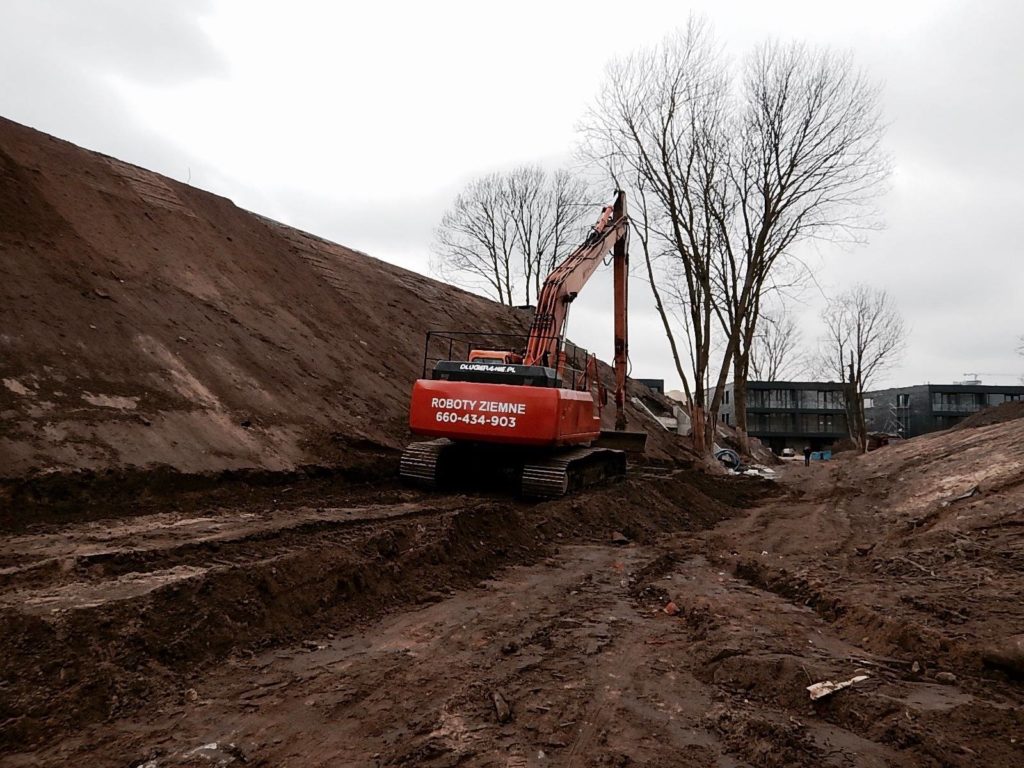

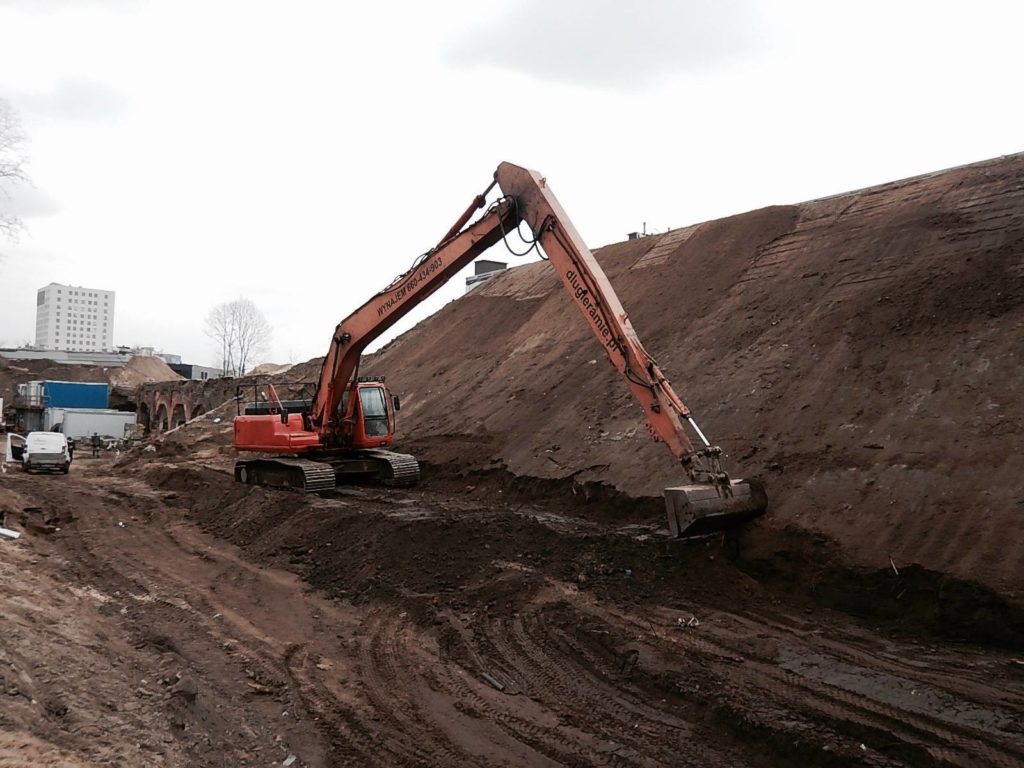

Mechaniczne profilowanie skarpy
Do zasadniczego kształtowania terenu wykorzystuje się koparkę wyposażoną w odpowiednio dobraną łyżkę. Szeroka łyżka skarpowa ułatwia zdejmowanie cienkich warstw ziemi, rozprowadzanie materiału i wygładzanie większej powierzchni.
Operator prowadzi osprzęt równolegle do planowanego nachylenia. Nadmiar gruntu jest usuwany, natomiast lokalne obniżenia uzupełnia się materiałem o odpowiednich właściwościach. Roboty wykonuje się stopniowo, aby nie doprowadzić do przegłębienia lub przypadkowego podcięcia podstawy skarpy.
Znaczenie ma również kierunek pracy. W zależności od dostępu koparka może profilować teren z górnej części, z podstawy albo z przygotowanej drogi technologicznej. Stanowisko maszyny powinno zapewniać stateczność oraz pełną kontrolę ruchu ramienia.
Kontrola nachylenia i rzędnych
Nachylenie skarpy powinno odpowiadać dokumentacji projektowej. Nie należy ustalać go wyłącznie na podstawie wyglądu powierzchni z kabiny koparki. Podczas robót korzysta się z wyznaczonych punktów, pomiarów i informacji przekazywanych przez zespół nadzorujący.
Kontroli wymagają zarówno główne płaszczyzny, jak i połączenia skarpy z pozostałym terenem. Załamanie przy górnej krawędzi powinno zostać wykonane w sposób ograniczający spływanie wody bezpośrednio po powierzchni skarpy. Dolna część nie może natomiast tworzyć zagłębienia zatrzymującego wodę przy podstawie.
Praktyczne zasady dotyczące geometrii i kolejności robót opisuje poradnik skarpowanie terenu od A do Z.
Układanie geokraty na przygotowanej skarpie
Geokrata jest przestrzennym systemem komórkowym stosowanym do stabilizowania warstw znajdujących się na powierzchni skarpy. Po rozłożeniu i zamocowaniu jej komórki wypełnia się materiałem wskazanym w projekcie, na przykład gruntem lub kruszywem.
System ogranicza przemieszczanie się wypełnienia w dół skarpy i pomaga utrzymać równomierną warstwę. Jest to szczególnie ważne w pierwszym okresie po wykonaniu prac, zanim rozwinie się roślinność stabilizująca powierzchnię systemem korzeniowym.
Geokraty nie należy układać na nieprzygotowanym, nierównym podłożu. Każde zagłębienie, wystający kamień lub luźna bryła ziemi utrudniają prawidłowe przyleganie. Powierzchnia musi więc zostać wcześniej wyrównana i oczyszczona.
Mocowanie geokraty do podłoża
Rozłożony materiał wymaga zakotwienia i połączenia zgodnie z rozwiązaniem przewidzianym dla danej skarpy. Liczba oraz rozmieszczenie elementów mocujących zależą między innymi od nachylenia, wysokości, rodzaju podłoża i właściwości systemu.
Prace rozpoczyna się zazwyczaj od ustabilizowania górnej części. Kolejne odcinki są rozwijane po powierzchni i dopasowywane tak, aby nie tworzyły fałd ani pustych przestrzeni. Połączenia powinny zachować ciągłość zabezpieczenia.
Nieprawidłowo zamocowana geokrata może przesunąć się podczas wypełniania albo po intensywnych opadach. Dlatego montaż powinien być kontrolowany przed rozpoczęciem rozprowadzania ziemi.
Wypełnienie geokraty
Materiał wypełniający powinien zostać rozłożony równomiernie, bez gwałtownego zrzucania dużych ilości w jednym miejscu. Niekontrolowane zasypanie może przesunąć system, uszkodzić połączenia lub spowodować powstanie lokalnych przeciążeń.
Na skarpę podaje się kolejne porcje materiału, a następnie rozprowadza je wzdłuż powierzchni. Operator musi zachować ostrożność, aby łyżka nie zaczepiła o geokratę ani elementy mocujące.
Stopień zagęszczenia i rodzaj wypełnienia powinny odpowiadać projektowi. Przy skarpach przeznaczonych do zazielenienia istotne jest pozostawienie warunków umożliwiających rozwój roślin, przy jednoczesnym ograniczeniu wypłukiwania ziemi.
Na czym polega humusowanie skarp?
Humusowanie polega na rozłożeniu warstwy ziemi urodzajnej na przygotowanej powierzchni. Humus tworzy podłoże dla traw i innych roślin, które po ukorzenieniu dodatkowo stabilizują skarpę i ograniczają erozję.
Warstwa powinna zostać rozprowadzona równomiernie. Zbyt cienka może szybko wyschnąć i utrudnić rozwój roślinności. Nadmiernie gruba, luźna warstwa może natomiast zsuwać się przed ukorzenieniem, zwłaszcza po intensywnych opadach.
Podczas humusowania trzeba zachować wcześniej wykonany profil. Ziemia nie powinna wypełniać rowów odwadniających, zasypywać przepustów ani zmieniać projektowanych spadków.
Rozprowadzanie ziemi urodzajnej
Ziemię dostarcza się w pobliże skarpy i rozkłada kolejnymi warstwami. Przy dużych powierzchniach część pracy wykonuje koparka, natomiast końcowe wyrównanie może wymagać lżejszego sprzętu lub robót ręcznych.
Operator powinien unikać zrzucania materiału z dużej wysokości. Zbyt gwałtowne odkładanie może uszkodzić geokratę i powodować nierównomierne wypełnienie komórek. Lepszy efekt daje podawanie mniejszych porcji oraz stopniowe rozprowadzanie ich po powierzchni.
Po zakończeniu humusowania sprawdza się grubość warstwy, ciągłość pokrycia oraz stan elementów odwodnienia. Lokalne braki należy uzupełnić przed rozpoczęciem obsiewu.
Przygotowanie skarpy do zazielenienia
Humusowana powierzchnia może zostać obsiana mieszanką roślin dobraną do warunków stanowiska. Znaczenie mają nasłonecznienie, wilgotność, nachylenie i planowany sposób pielęgnacji terenu.
Roślinność nie pełni wyłącznie funkcji estetycznej. Jej korzenie wiążą górną warstwę gruntu, ograniczają wymywanie i poprawiają odporność powierzchni na działanie deszczu. Efekt ten pojawia się jednak dopiero po ukorzenieniu, dlatego w pierwszym okresie skarpa pozostaje szczególnie podatna na erozję.
W zależności od terminu prac potrzebne może być podlewanie, zabezpieczenie powierzchni albo ponowny obsiew miejsc, w których roślinność nie rozwinęła się równomiernie.
Odprowadzanie wody ze skarpy
Nawet prawidłowo ukształtowana i zabezpieczona skarpa może ulec uszkodzeniu, jeżeli woda opadowa zostanie skierowana bezpośrednio na jej powierzchnię. Spływające strumienie tworzą bruzdy, wypłukują humus i odsłaniają geokratę.
Otoczenie powinno zostać wyprofilowane tak, aby woda trafiała do zaplanowanych rowów, wpustów lub innych elementów odwodnienia. Szczególnie ważna jest górna krawędź skarpy, gdzie niewielkie obniżenie może zbierać wodę z dużej powierzchni.
Po intensywnych opadach warto skontrolować świeżo wykonaną skarpę. Wczesne usunięcie niewielkich rozmyć jest prostsze niż naprawa głębokich bruzd i ponowne układanie warstw.
Praca przy istniejącej zabudowie i infrastrukturze
Realizacja na terenie osiedla wymagała uwzględnienia sąsiednich budynków, ciągów komunikacyjnych i elementów infrastruktury. Maszyny musiały poruszać się w wyznaczonych strefach, nie naruszając wykonanych wcześniej nawierzchni i instalacji.
Przy profilowaniu blisko konstrukcji operator wykonuje krótsze i dokładniejsze ruchy. Duża wydajność nie jest w takich miejscach najważniejsza. Priorytet stanowi zachowanie projektowanej geometrii i ograniczenie ryzyka uszkodzenia otoczenia.
Podobne zadania przy inwestycjach infrastrukturalnych przedstawia realizacja skarpowania i humusowania terenu przy trasie S7.
Bezpieczeństwo podczas skarpowania
Koparka pracująca na nasypie lub przy wysokiej skarpie musi mieć stabilne stanowisko. Operator kontroluje odległość podwozia od krawędzi, zachowanie gruntu i kierunek ruchu osprzętu. Materiał nie powinien być odkładany w sposób przeciążający górną część skarpy.
Strefę działania ramienia trzeba oddzielić od ruchu pracowników. Osoby układające lub mocujące geokratę mogą wejść na powierzchnię dopiero po zatrzymaniu maszyny i uzgodnieniu kolejnego etapu.
Roboty należy przerwać w przypadku pęknięć gruntu, osiadania stanowiska, zsuwania się materiału albo utraty komunikacji z zespołem. Warunki wymagają ponownej oceny również po intensywnym deszczu.
Kontrola jakości wykonanych skarp
Po zakończeniu prac sprawdza się geometrię, stan geokraty, równomierność humusu oraz połączenie skarpy z przyległym terenem. Należy zwrócić uwagę na miejsca przy górnej i dolnej krawędzi, narożniki oraz obszary wokół urządzeń odwodnieniowych.
Geokrata nie powinna być nadmiernie odsłonięta ani tworzyć fałd. Warstwa ziemi musi zachowywać ciągłość, a jej powierzchnia nie może zawierać głębokich kolein po maszynach.
Odbiór bezpośrednio po wykonaniu robót nie kończy kontroli. Świeżo zagospodarowana skarpa powinna zostać ponownie oceniona po opadach oraz po pierwszym okresie rozwoju roślinności.
Efekt skarpowania i humusowania przy ul. Idzikowskiego
W ramach realizacji ukształtowano skarpy, przygotowano powierzchnię pod system geokraty i rozprowadzono warstwę humusu. Prace stworzyły stabilną podstawę do dalszego zazielenienia i urządzenia otoczenia osiedla.
Połączenie mechanicznego profilowania z zabezpieczeniem komórkowym oraz ziemią urodzajną pozwoliło zachować projektowaną geometrię i przygotować teren do biologicznej stabilizacji. O jakości efektu decydowały dokładne wykonanie podłoża oraz właściwa kolejność układania warstw.
Zdjęcia z innych inwestycji prezentuje galeria robót związanych ze skarpami i profilowaniem terenu. Lokalizację, wymiary i planowany sposób zabezpieczenia można przekazać podczas konsultacji skarpowania i humusowania.
