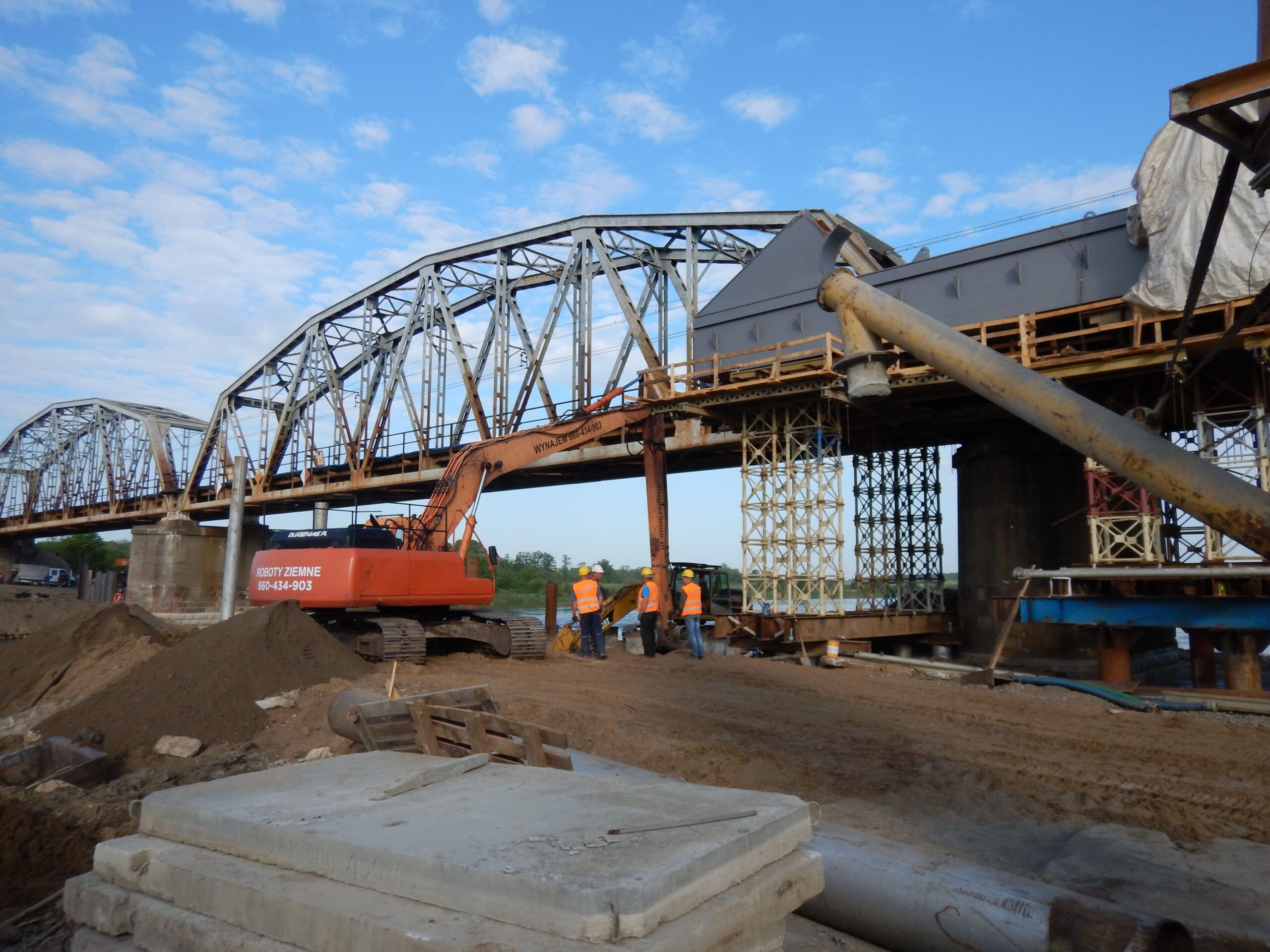

Realizacja obejmowała wykonanie wykopu pod filar mostu kolejowego na Bugu. Roboty ziemne prowadzono wewnątrz kesonu, czyli wydzielonej i zabezpieczonej przestrzeni umożliwiającej wykonanie fundamentu w trudnych warunkach gruntowo-wodnych.
Praca przy obiekcie mostowym wymagała dużej dokładności. Operator musiał usuwać grunt z ograniczonej przestrzeni, kontrolować położenie osprzętu i unikać kontaktu z elementami zabezpieczającymi wykop. Znaczenie miały również duża głębokość robót, obecność wody oraz konieczność sprawnego transportowania urobku poza keson.
Zakres robót przy fundamencie mostu kolejowego
Budowa filara mostowego rozpoczyna się znacznie wcześniej niż montaż widocznej części konstrukcji. Najpierw trzeba przygotować miejsce pod fundament, usunąć grunt do wymaganej rzędnej i zapewnić warunki umożliwiające wykonanie dalszych prac konstrukcyjnych.
W przypadku realizacji na Bugu wykop wykonywano wewnątrz kesonu. Ograniczona przestrzeń robocza, głębokość oraz bliskość konstrukcji zabezpieczającej wymagały zastosowania odpowiednio dobranej maszyny i dokładnego prowadzenia każdego cyklu roboczego.
Prace tego typu realizujemy w ramach usługi specjalistycznych i głębokich wykopów koparką long reach. Technologia robót jest dobierana do geometrii wykopu, rodzaju zabezpieczenia, warunków gruntowych i dostępnego stanowiska maszyny.
Czym jest keson wykorzystywany przy budowie filara?
Keson tworzy wydzieloną przestrzeń, wewnątrz której można prowadzić roboty fundamentowe w miejscu narażonym na napływ wody i osuwanie się gruntu. Konstrukcja oddziela obszar wykopu od otaczającego podłoża i umożliwia stopniowe wybieranie materiału.
W zależności od projektu keson może być opuszczany wraz z postępem robót albo stanowić przygotowaną wcześniej obudowę przestrzeni fundamentowej. Sposób wykonania i zabezpieczenia zawsze powinien wynikać z dokumentacji konstrukcyjnej oraz warunków geotechnicznych.
Praca wewnątrz kesonu różni się od wykonywania otwartego wykopu. Operator ma ograniczone pole manewru, a ściany konstrukcji wyznaczają dokładne granice robót. Łyżka musi poruszać się w kontrolowany sposób, aby usuwać grunt bez naruszania elementów zabezpieczenia.
Wykop pod filar mostu w trudnych warunkach gruntowo-wodnych
Roboty prowadzone w dolinie rzeki są szczególnie podatne na wpływ wód gruntowych, zmiennego poziomu rzeki i niejednorodnych warstw podłoża. Grunt może zmieniać swoją spoistość i nośność wraz z głębokością, dlatego tempo oraz sposób wybierania materiału trzeba dostosowywać do sytuacji obserwowanej w wykopie.
Warstwy nawodnione zachowują się inaczej niż suchy grunt. Materiał może przyklejać się do łyżki, osypywać lub napływać do pogłębianej części. Istotna jest więc bieżąca kontrola dna, odpompowywanie wody zgodnie z przyjętą technologią oraz koordynacja z osobami odpowiedzialnymi za konstrukcję kesonu.
Roboty wykonuje się etapami. Stopniowe obniżanie poziomu dna umożliwia kontrolowanie postępu oraz ogranicza ryzyko pozostawienia niewybranych fragmentów przy ścianach lub w narożnikach przestrzeni roboczej.
Dlaczego przy wykopie zastosowano koparkę long reach?

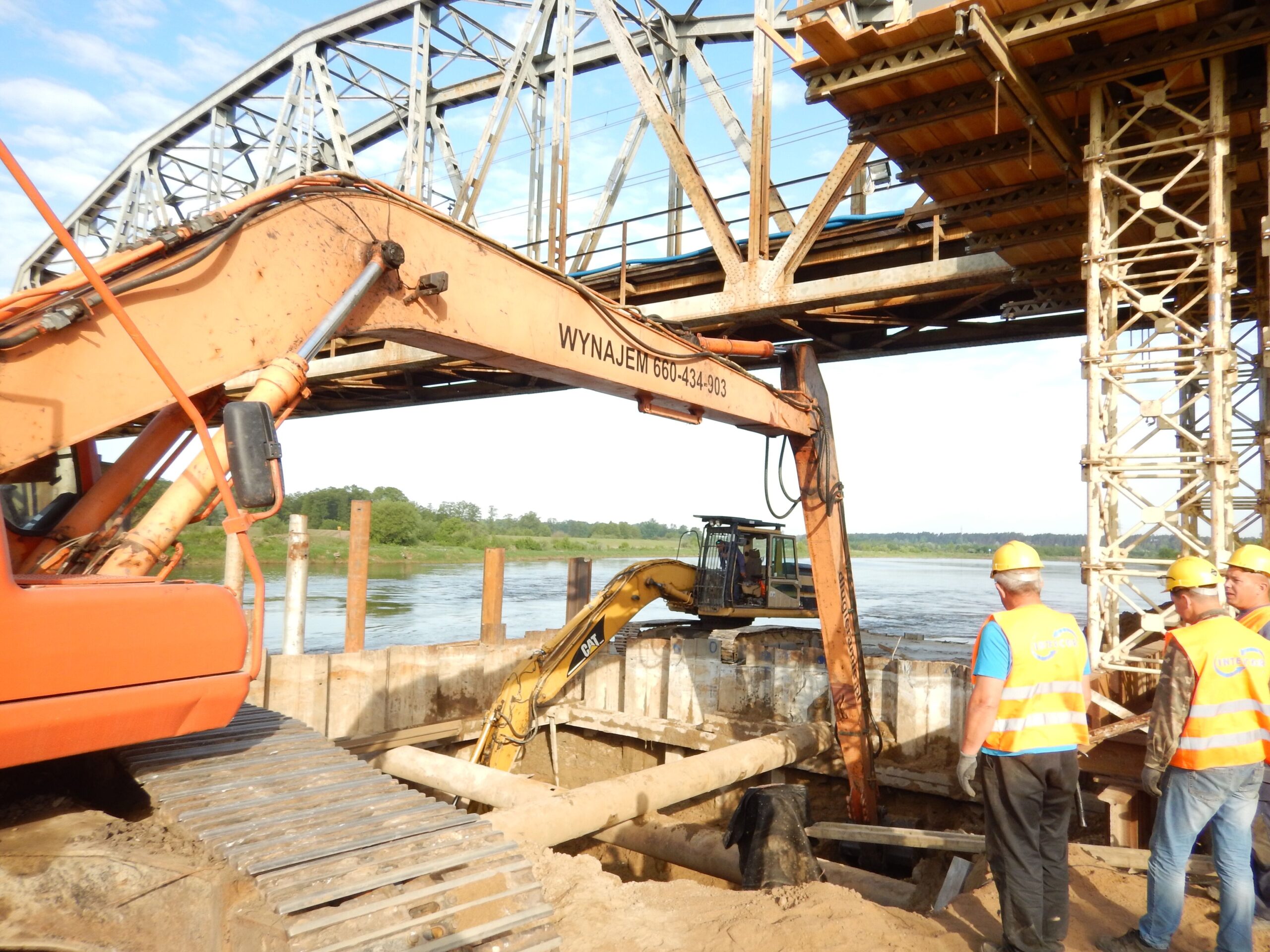

Wykop znajdował się poniżej poziomu, na którym można było bezpiecznie ustawić standardową maszynę. Koparka z długim ramieniem umożliwiła pracę z większej odległości i sięganie do wnętrza kesonu bez konieczności wprowadzania sprzętu do ograniczonej przestrzeni fundamentowej.
Duży zasięg roboczy pozwala wybierać grunt z kolejnych poziomów, podnosić materiał ponad krawędź obudowy i odkładać go w przygotowanej strefie. Przy takim zadaniu zasięg musi być jednak połączony z odpowiednią statecznością maszyny i doświadczeniem operatora.

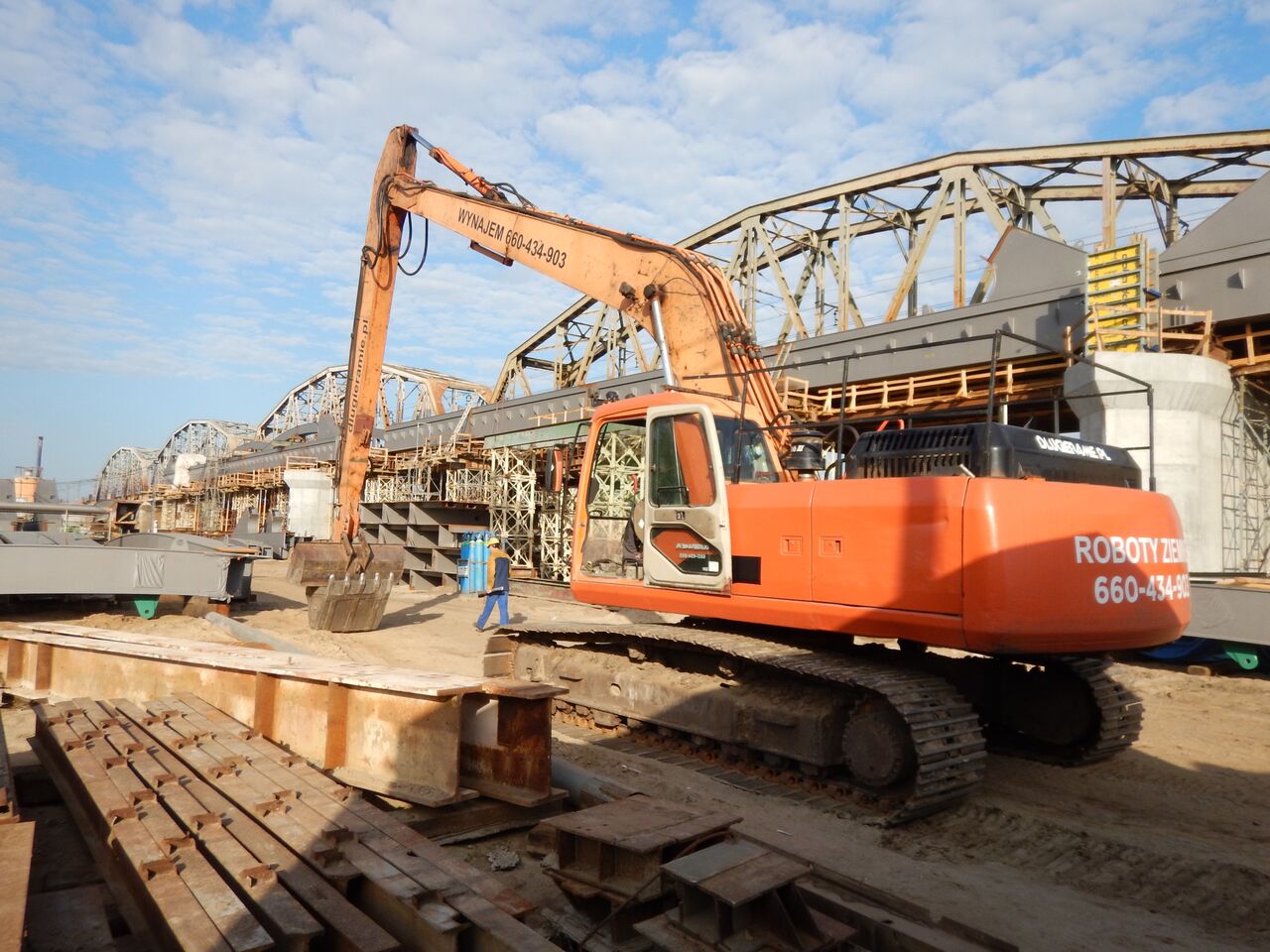

W trudnym terenie i przy robotach prowadzonych w pobliżu wody wykorzystuje się najczęściej koparkę gąsienicową long reach z operatorem. Podwozie gąsienicowe zapewnia większą powierzchnię podparcia, ale stanowisko maszyny nadal wymaga wcześniejszej oceny i właściwego przygotowania.
Duży wysięg a stateczność maszyny
Możliwości robocze koparki zmieniają się wraz z położeniem ramienia. Im dalej od maszyny znajduje się łyżka, tym większe znaczenie mają masa gruntu, kierunek podnoszenia oraz ustawienie nadwozia względem podwozia.
Operator nie może nabierać takiej samej ilości materiału na każdym wysięgu. Przy pracy na dużej odległości konieczne jest ograniczanie wielkości kolejnych nabrań i prowadzenie osprzętu płynnymi ruchami. Gwałtowne podnoszenie lub obrót z ciężką łyżką mogłyby nadmiernie obciążyć maszynę i przygotowane stanowisko.
Stateczność zależy również od podłoża. W sąsiedztwie rzeki grunt może być nawodniony i podatny na osiadanie. Przed rozpoczęciem prac trzeba więc sprawdzić miejsce ustawienia koparki, odległość od krawędzi oraz możliwość bezpiecznego przemieszczania się po terenie budowy.
Precyzyjne wybieranie gruntu wewnątrz kesonu

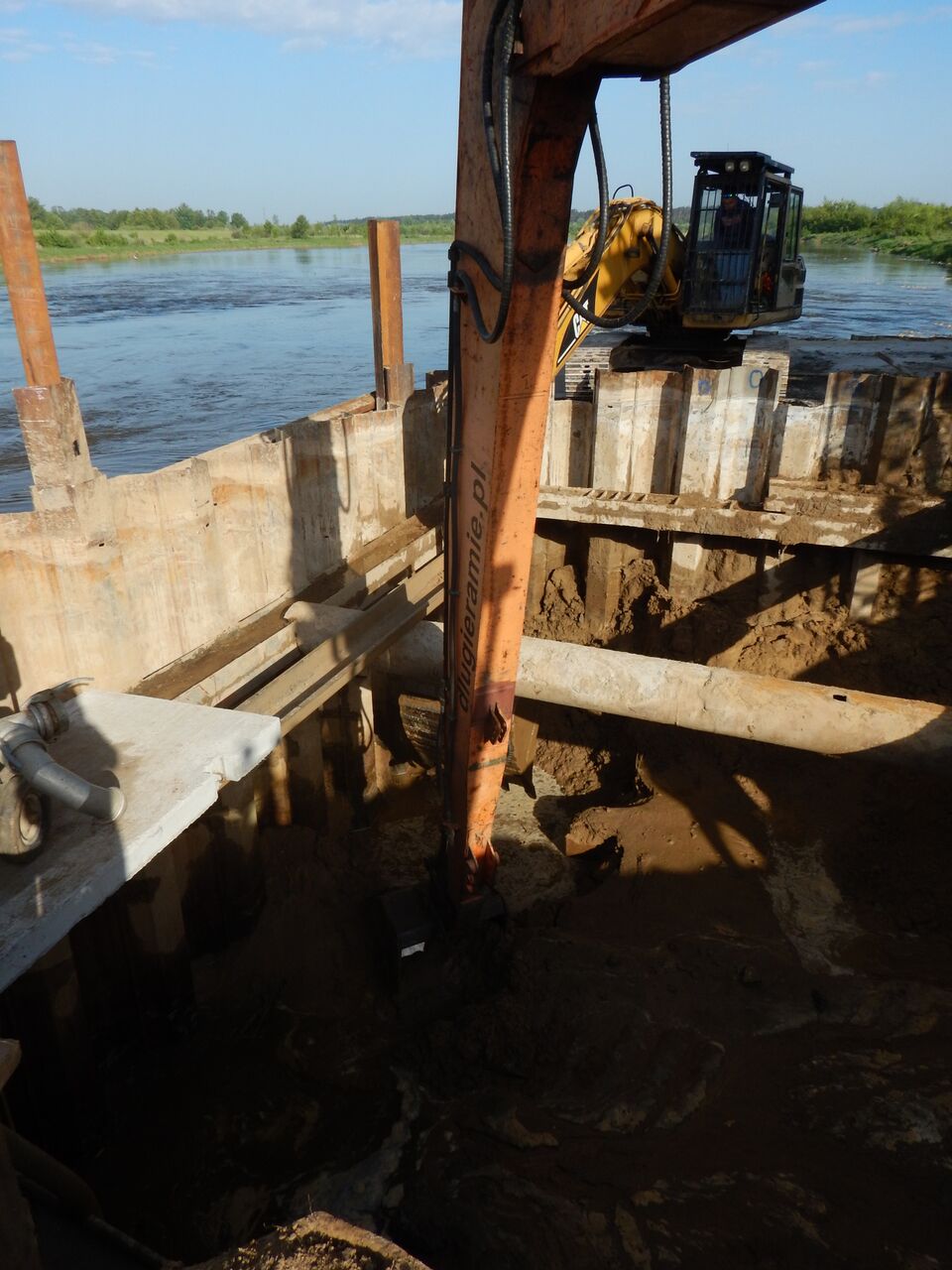

W kesonie nie ma dużej rezerwy przestrzeni. Operator musi dokładnie kontrolować tor łyżki zarówno podczas opuszczania jej do wykopu, jak i podczas podnoszenia pełnego urobku. Kontakt osprzętu ze ścianą lub elementem konstrukcyjnym mógłby przerwać roboty i spowodować konieczność sprawdzenia zabezpieczenia.
Grunt wybierano warstwami, kierując się od łatwo dostępnych fragmentów do stref przy ścianach. Szczególnej uwagi wymagały narożniki oraz miejsca, w których standardowy ruch łyżki był ograniczony. W takich punktach operator zmniejszał ilość nabieranego materiału i wykonywał krótsze, dokładniejsze ruchy.
Zadanie było przykładem precyzyjnych robót ziemnych wykonywanych ciężkim sprzętem. Efekt zależał nie tylko od parametrów koparki, ale także od umiejętności właściwego prowadzenia osprzętu w ograniczonej przestrzeni.
Usuwanie urobku z głębokiego wykopu

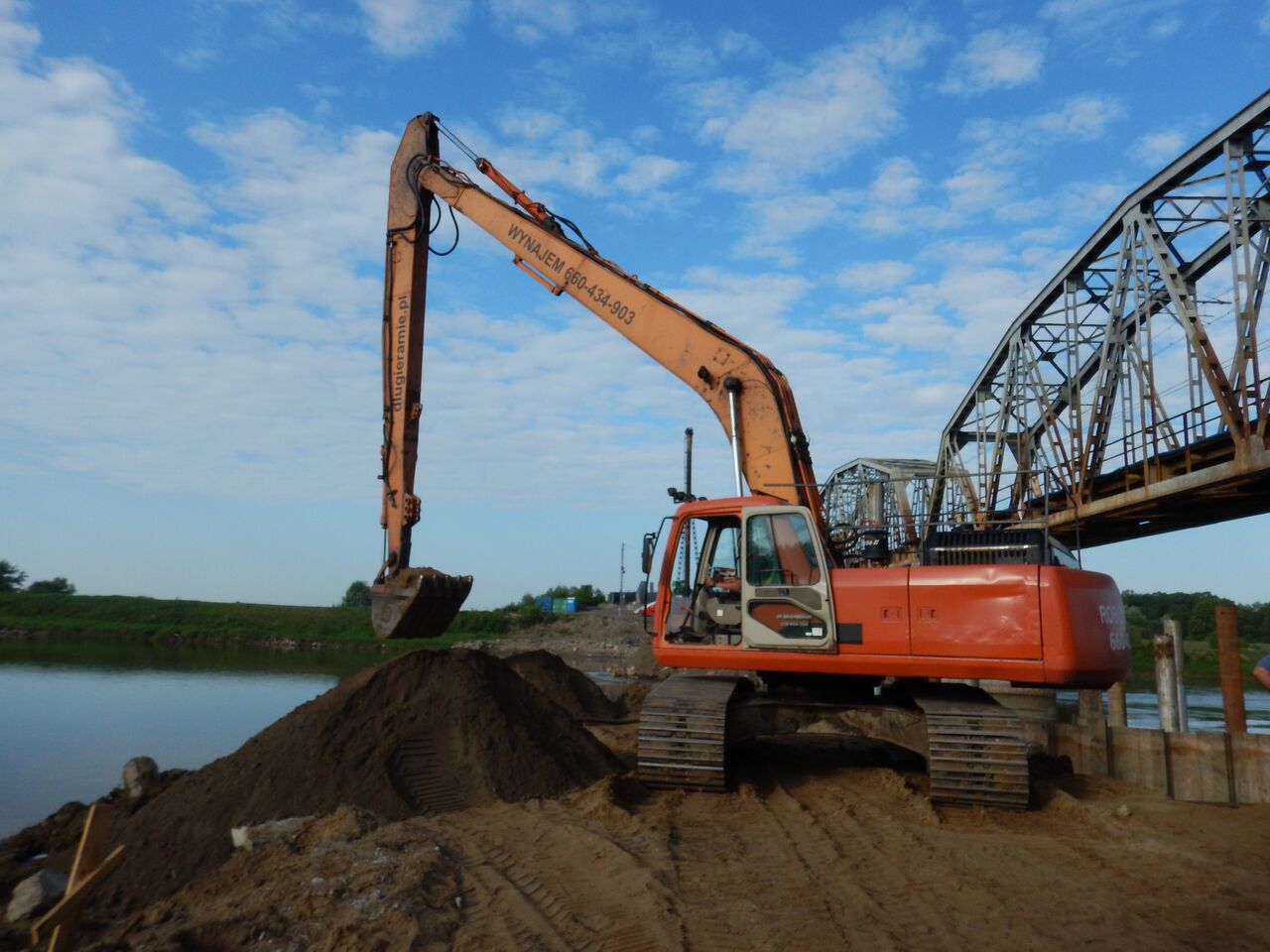

Każda porcja wydobytego gruntu musiała zostać podniesiona ponad krawędź kesonu i przeniesiona do wyznaczonego miejsca. Oznaczało to dużą liczbę powtarzalnych cykli roboczych wykonywanych na znacznym wysięgu.
Miejsce odkładania urobku powinno znajdować się poza strefą, w której materiał mógłby obciążać konstrukcję lub utrudniać dalszą pracę. Należało również zachować drożność tras wykorzystywanych przez inne maszyny, transport i pracowników.
Jeżeli grunt był dalej wywożony, konieczne było skoordynowanie pracy koparki ze środkami transportu. Samochody lub maszyny pomocnicze nie mogły wjeżdżać w obszar obrotu ramienia bez uzgodnienia z operatorem.
Kontrola głębokości i poziomu dna
Wykop pod filar musi osiągnąć rzędną określoną w dokumentacji. Nie wystarczy usunąć grunt „do odpowiedniej głębokości” ocenianej wizualnie. Postęp robót wymaga pomiarów i porównywania uzyskanego poziomu z projektem.
Przegłębienie wykopu może prowadzić do konieczności wykonania dodatkowych warstw wyrównawczych lub wzmocnień. Pozostawienie zbyt wysokiego dna uniemożliwi natomiast prawidłowe wykonanie fundamentu. Z tego powodu końcowe warstwy gruntu usuwa się szczególnie ostrożnie.
Kontroli wymaga także równomierność dna. Lokalne zagłębienia, niewybrany materiał przy ścianie lub luźne warstwy mogą wpłynąć na przygotowanie podłoża pod kolejne elementy konstrukcji.
Współpraca operatora z zespołem budowy
Operator koparki nie podejmuje decyzji dotyczących docelowej głębokości lub zakresu konstrukcji samodzielnie. Pracuje na podstawie dokumentacji i poleceń przekazywanych przez osoby kierujące robotami. Konieczna jest również współpraca z zespołem odpowiedzialnym za odwodnienie, pomiary i kontrolę kesonu.
Komunikacja powinna być jednoznaczna, szczególnie gdy operator nie widzi całej strefy pracy. W razie ograniczonej widoczności sygnały przekazuje wyznaczona osoba znajdująca się w bezpiecznym miejscu. Pracownicy nie mogą przebywać pod podniesioną łyżką ani w strefie obrotu maszyny.
Koordynacja pozwala również ograniczyć przestoje. Gdy kolejne warstwy są sprawdzane na bieżąco, można od razu wskazać miejsca wymagające dodatkowego pogłębienia lub wyrównania.
Bezpieczeństwo prac przy kesonie
Głęboki wykop, ograniczona przestrzeń i praca w sąsiedztwie rzeki tworzą kilka nakładających się zagrożeń. Teren powinien być wygrodzony, a dostęp do kesonu możliwy wyłącznie dla osób uczestniczących w realizacji.
Przed rozpoczęciem każdej zmiany należy sprawdzić stan zabezpieczeń, poziom wody, dojścia oraz stanowisko maszyny. Szczególną kontrolę prowadzi się po intensywnych opadach, zmianie poziomu rzeki lub przerwie mogącej wpłynąć na zachowanie podłoża.
Roboty trzeba przerwać w przypadku zauważenia przemieszczenia elementów kesonu, utraty stateczności gruntu, nagłego napływu wody albo problemów z komunikacją. Najważniejsze zasady opisuje również poradnik dotyczący bezpieczeństwa prac ziemnych na budowie.
Roboty ziemne przy budowie obiektu mostowego
Fundament filara przenosi obciążenia konstrukcji mostu na podłoże. Dokładność wykonania wykopu wpływa więc na możliwość prawidłowego przygotowania kolejnych warstw i elementów fundamentowych. Roboty ziemne stanowią integralną część procesu konstrukcyjnego, a nie jedynie etap poprzedzający właściwą budowę.
Podczas realizacji trzeba uwzględnić wymagania geotechniczne, harmonogram montażu oraz dostęp pozostałych ekip. Wykop powinien być przekazany do dalszych prac w stanie zgodnym z dokumentacją i umożliwiającym bezpieczne rozpoczęcie robót konstrukcyjnych.
Więcej informacji o podobnym zakresie przedstawia poradnik roboty ziemne przy budowie mostu, opisujący przygotowanie fundamentów, wykopów i zaplecza dla inwestycji mostowych.
Efekt wykonania wykopu pod filar na Bugu
W ramach realizacji usunięto grunt z wnętrza kesonu i przygotowano przestrzeń pod fundament filara mostu kolejowego. Prace wykonano z zastosowaniem koparki long reach, która umożliwiła sięganie do głębokiej i ograniczonej przestrzeni z przygotowanego stanowiska.
Zadanie wymagało połączenia dużego zasięgu roboczego z precyzyjnym prowadzeniem łyżki. Istotne były również kontrola poziomu dna, bezpieczne usuwanie urobku oraz stała koordynacja z zespołem budowy.
Długie Ramię wykonuje specjalistyczne wykopy oraz roboty przy obiektach infrastrukturalnych, dostosowując maszynę i osprzęt do głębokości, warunków gruntowych i ograniczeń przestrzennych. Inne realizacje przedstawia galeria głębokich i specjalistycznych robót ziemnych. Zakres inwestycji można omówić poprzez konsultację robót przy obiektach mostowych.
